概述
ZDC30-2.5跑车防护装置,是煤矿斜井提升运输的重要安全设备，安装在煤矿井下斜巷内，适用巷道最大倾角30°，采用矿用本安型位置传感器获取与绞车同步运行的控制信号，使跑车防护装置用挡车栏处于“常闭式”防护状态，如因断绳、脱钩等原因而发生的跑车，可采用柔性缓冲器来实现有效拦截；当绞车不工作时，斜井跑车防护装置处于锁定状态，有矿车接近跑车防护装置用挡车栏时本装置也不会启动，确保巷道安全。该装置安装方便，便于维护、动作灵活、安全可靠。

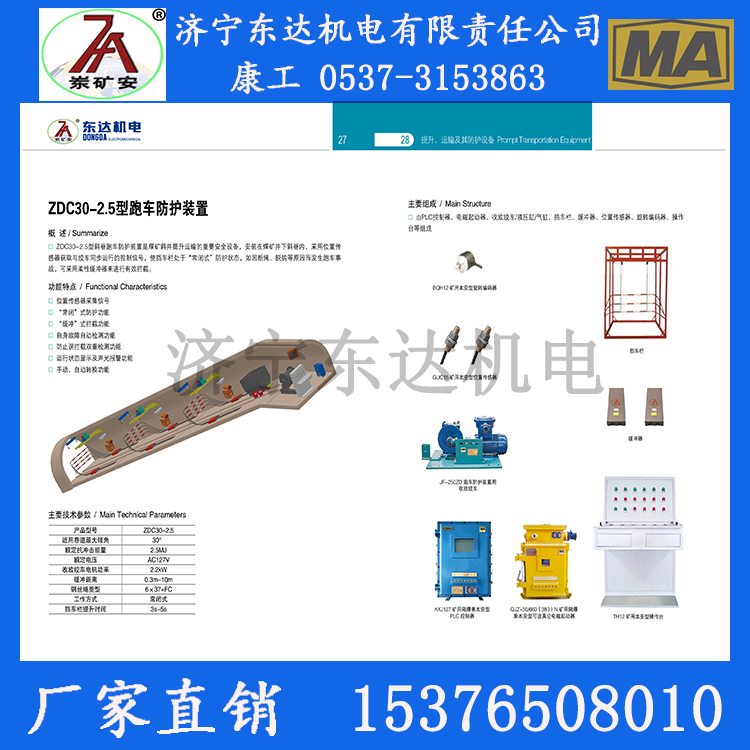

ZDC30-2.5跑车防护装置
全自动跑车防护装置 一坡三挡
ZDC30-2.5跑车防护装置生产厂家

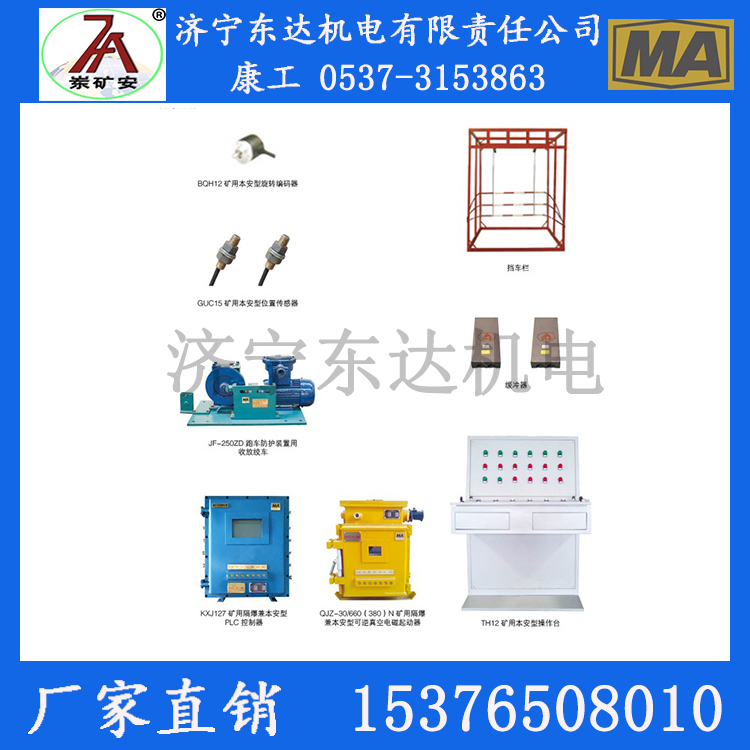

ZDC30-2.5跑车防护装置主要组成
ZDC30-2.5跑车防护装置实物图
ZDC30-2.5跑车防护装置加工图纸
ZDC30-2.5跑车防护装置安全标志证书
2、基本参数及组成
1）KXJ127矿用隔爆兼本安型PLC控制器
额定工作电压：127V AC
电压波动范围：（90V～140V）
2）BQH12矿用本安型旋转编码器
额定电压工作电压：DC12V
3）GUC15矿用本安型位置传感器
额定工作电压：12V
接点容量：DC12V/1A
4）TH12矿用本安型操作台
额定工作电压：DC 12V
5）JF-250ZD跑车防护装置用收放绞车
电机功率：2.2kW
牵引力：2500N
6）QJZ-30/660(380)N矿用隔爆兼本安型可逆真空电磁起动器
规格：AC380(660)V；
电流 30A
7）6*37+FC钢丝绳（挡车栏）
提升时间：3S-5S
8）缓冲器
额定抗冲击能量：2.5MJ
3、主要功能特点
位置传感器采集信号
“常闭式”防护功能
“缓冲式”拦截功能
自身故障自动检查功能
防止误拦截双重检测功能
运行状态显示及声光报警功能
传动执行功能及跑车监控功能
手动、自动转换功能
ZDC30-2.5跑车防护装置实物图
ZDC30-2.5跑车防护装置安全标志证书
