ZDC30-2.5跑车防护装置 一坡三挡
山东东达集团：15376508010 WX同号 康丽

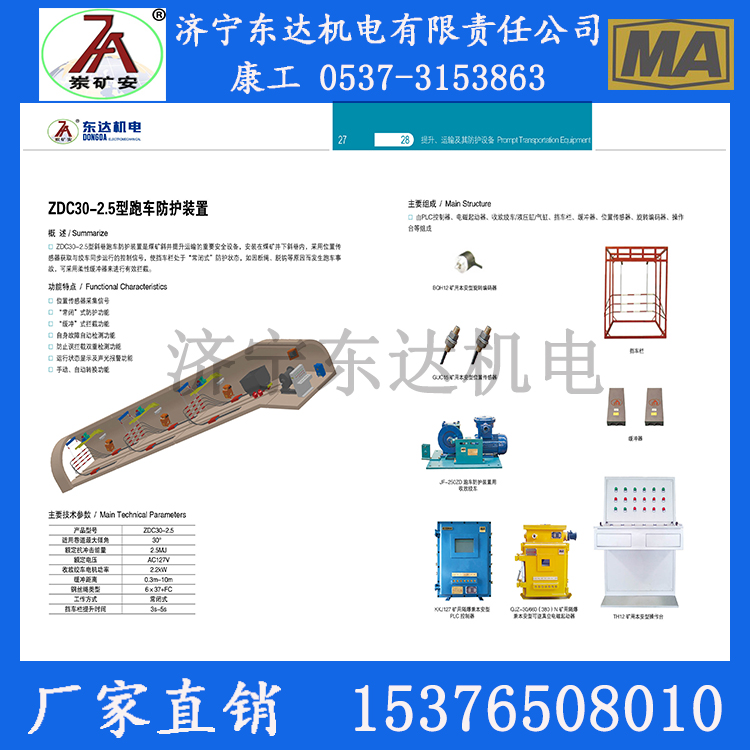

ZDC30-2.5跑车防护装置,是煤矿斜井提升运输的重要安全设备，安装在煤矿井下斜巷内，采用矿用本安型位置传感器获取与绞车同步运行的控制信号，使跑车防护装置用挡车栏处于“常闭式”防护状态，如因断绳、脱钩等原因而发生的跑车，可采用柔性缓冲器来实现有效拦截；当绞车不工作时，斜井跑车防护装置处于锁定状态，有矿车接近跑车防护装置用挡车栏时本装置也不会启动，确保巷道安全。该装置安装方便，便于维护、动作灵活、安全可靠。
用途：用在煤矿井下倾斜井巷内，能够将运行中断绳或脱钩的矿车进行有效拦截。
基本参数及组成
1）矿用本安型位置传感器
型号：GUC15
额定工作电压：12V
接点容量：DC12V/1A
防爆型式：矿用本质安全型，防爆标志：Exib I 2）矿用本安型旋转编码器
型号：BQH12
额定电压工作电压：DC12V
本安参数：Ui: Ui：12.5v Ii：25mA Ci：0uF Li：0mH。
防爆型式：矿用本质安全型，防爆标志：Exib I 3）矿用本安型声光报警箱
型号：KXB12
额定工作电压：DC 12V
音响响度：不小于 85dB（A）光信号可见距离 20 米
4）矿用隔爆兼本安型 PLC 控制器型号：KXJ127
额定工作电压：127V AC
电压波动范围：（90V～140V）
本安参数：U0:12.5V DC I0：800mA C0:2μF L0:0.1mH；
防爆型式：矿用隔爆兼本安型，防爆标志：Exd[ib]IMb。5）矿用本安型操作台
型号：TH12
额定工作电压：DC 12V
防爆型式：矿用本质安全型，防爆标志：Exib I
6）跑车防护装置用收放绞车型号：JF-250ZD
电机功率：2.5KW
牵引力：2500N
7）矿用隔爆兼本安型可逆真空电磁起动器
型号：QJZ-30/660(380)N
